Серия АМР-12 УТП М — автоматические моноблоки (линия) для розлива и укупорки небольших бутылок, флаконов и пузырьков

Общее описание

Выпускается в двух модификациях:

• дозы от 5 до 50 мл
• дозы от 50 до 500 мл

В 2020г. по заказу крупного производителя дезинфицирующих и чистящих средств Интерсен надпись эмблемкой (акт по ссылке: https://www.isen.ru/ ) мы разработали и выпускаем новую линейку моноблоков розлива с поршневой дозацией небольших объемов и возможностью укупорки различных типов пробок (дозаторы, разбрызгиватели и спреи, флип-топ, различные крышки с насечками и гладкие и т.д.).

Возможно исполнение укупора под любые типы пробок, которые запрессовываются.

Возможна установка одновременно нескольких разных типов укупоров на данный моноблок, что позволяет работать с разными видами продукции на одном автомате розлива.

Отличия и преимущества данных линий розлива моноблочного типа:

• Разработаны и адаптированы под розлив малых доз с высокой точностью и производительностью;
• Продукт соприкасается только с качественной нержавеющей сталью (возможно изготовление с проточной частью из титана или стекла) и согласованными уплотнениями;
• Розлив изготовлен под промывку агрессивными жидкостями, в данном случае — 70% Н₂O₂;
• Все электрические провода могут быть (предупредите при заказе) убраны в металлическую оплетку с заземлением, а щиты управления вынесены на 7 м на бронированном кабеле;
• Для подкачки продукта использована пневматическая помпа японского производства;

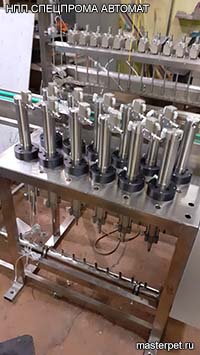

• Особая конструкция поршневой группы обеспечивает неизменность дозы даже при износе уплотнений;
• Время перенастройки дозы и тары — не более 20 мин. за счет особой конструкции поршней дозаторов и разливочных головок;

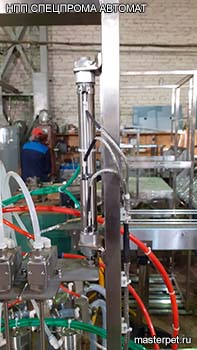

• Данная автоматическая система розлива удерживает каждый флакончик под горлышко и опускает дозирующую головку внутрь горлышка флакона. Это позволяет обеспечивать стабильность точности налива и отсутствие брызг продукта на внешней поверхности тары;
• При дозации пенного продукта можно опускать головку розлива на дно и поднимать её синхронно с наливом, не пачкая наливную головку и не вытесняя объем из флакончика;
• После налива, во время смены тары, выдвигается поддон для сбора случайных капель;

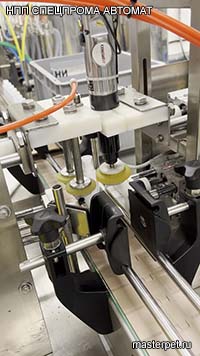

• Удобный рабочий стол позволяет оператору быстро насаживать крышки. Дальнейшая закрутка и этикетировка происходят в автоматическом режиме;
• Данная дозирующая система имеет от 8 до 14 дозирующих каналов с индивидуальным приводом и индивидуальной калибровкой каждого канала;
• Программное обеспечение разработано нашими программистами, управление осуществляется через сенсорную панель на русском языке;
• Возможно установка на моноблок нескольких типов укупоров под разные задачи;
• Этикетировочная система может обеспечивать качественное нанесение этикетки, контрэтикетки и кольеретки на круглые, овальные флаконы и прямоугольную/квадратную тару. Может быть укомплектована ориентатором по оси для овальных бутылок и верхним прижимным конвейером для неустойчивой тары. Также может быть установлен встроенный датировщик термотрансферного или струйного типа, в т. ч. с функцией нанесения переменной информации (счетчик или «честный знак»);
• Мы разработчики и изготовители, все запчасти и сервис напрямую к нам;

Данная система налива имеет большие возможности и может применяться для фасовки совершенно разных продуктов.

Возможные области применения:

• Фармацевтические препараты;
• Антисептики для рук;
• Косметические средства;
• Ароматизаторы;
• Парфюмерная продукция;
• Жидкости для электронных сигарет;
• Эфирные и не только масла;
• Экстракты трав, ягод, растений;
• Жидкие пищевые и лечебные добавки;
• Различные жиры, спирты, растворители и разбавители;
• Химические реактивы для лабораторий и учебных заведений;
• Крема и средства ухода за кожей;
• Жидкие мыла, шампуни и кондиционеры для гостиниц, отелей и гостевых домов;
• Препараты для обработки датчиков УЗИ;
• Средства для ухода за поверхностями;
• Для моющих и дезинфицирующих машин и оборудования;
• Препараты для объектов ветеринарного назначения и контроля;
• Средства для ухода за домашними питомцами;
• Средства для чистки дома с животными и домашней утвари;

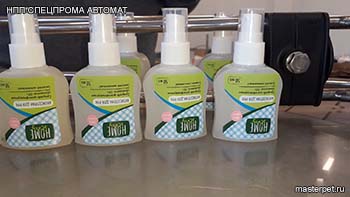

Тестирование линии розлива антисептиков перед отгрузкой.

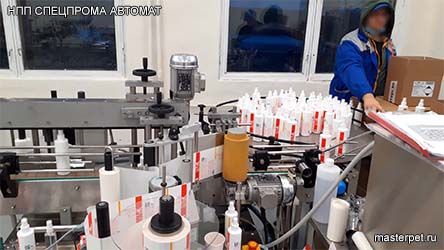

Работа линии розлива гелеобразного антисептика во флаконы 50 мл.

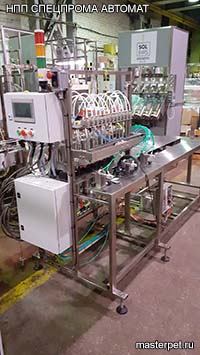

Пусконаладочные работы моноблока розлива-укупора малых доз.

Наладка участка нанесения этикетки и контрэтикетки.

Эксплуатация комплексной линии розлива-укупорки малых доз на 50 мл.

Проверка производительности автоматического моноблока поршневой дозации и укупорки.

Проверка и отладка линии розлива малых объемов 5-50 мл.

Отладка на этой же линии нанесения круговой этикетки.

Технические характеристики

Параметр	Значение
Разливочных головок (в зависимости от модификации машины)	8/12/14 (штатно 12)
Тип жидкости	спокойная/ гелеобразная
Производительность максимальная, до (флакончики 30 мл в час на 12 головах розлива, в зависимости от модификации машины и типа жидкости)	2500-4000
Объем разливаемых бутылок, л	5-50 мл 50-250 мл другие под заказ
Точность налива по объему от дозы, не хуже	± 1,5%
Рабочая температура, °С	+10...+35
Принцип дозации	объёмная поршневая дозация
Шланг подачи жидкости между ёмкостью и АМР, дюйм	под заказ
Шланг сжатого воздуха на входе АМР, внеш. d, мм	12
Расход воздуха, м3/час	15
Давление подводимого сжатого воздуха, Атм	10-12
Мощность установленная, кВт	в зависимости от насоса
Напряжение питания, В	в зависимости от насоса
Масса, не более, кг	360
Транспортные габариты: Высота × Ширина × Глубина, мм	1800 × 2500 × 940
Рабочие габариты: Высота × Ширина × Глубина, мм	1800 × 2500 × 940

Дополнительное и сопутствующее оборудование

• конвейер / транспортер — в комплектацию машины розлива не входит, так как не известны производственные необходимости, такие как длина конвейера, в т. ч. поворотные узлы;
• накопительный стол — для сбора продукции;
• этикетировочные системы — в т.ч. с нанесением даты и «честного знака»;
• групповая упаковка;
• укупорочные системы — например, универсальные укупоры для курковых распылителей, флип-топ, мыльных дозаторов и т. д. модели УКП-УТП.
